產品簡介：



該儀器可快速測量各種規則、不規則的環形工件的的圓度、表面波紋度（Wc、Wp、Wv、Wt、Wa、Wq）、靜態（位移式）波紋度、動態（速度式、加速度式）波紋度、同軸度、垂直度、平行度、平面度、垂直度、頻譜分析、波高分析、軸彎曲度、跳動量等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。



主要適用于各種非連續表面，規則、不規則的環形工件的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。亦可用于各種電子整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。







適用范圍：



本系列圓度儀-波紋度儀廣泛應用于機械加工、軸承、電機、汽配、摩配、機床、精密五金、刀具、工具、模具、光學元件等行業。如各種軸承內外套圈滾道及鋼球滾柱、陶瓷球、合金球、滾針、滾子、滾柱、電機整流子（換向器）、電機軸、花鍵軸、齒輪軸、凸輪軸、曲軸、圓柱軸、活塞銷、圓柱銷、活塞、氣缸、閥門、氣門、軸瓦、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。適合科研院所、大專院校、計量機構、企業計量室、質量把關和生車車間現場。



l高速系列：適用于軸承套圈和滾動體的各種形狀規則的環形工件、球體圓度、波紋度及其他參數的測量；



l低速系列：適用于各種不規則非連續表面的圓度、波紋度及其他參數的測量，尤其適用于電計整流子，電機轉子等測量；



l低速大承載系列：結合了低轉速和大承載的優點，使各種大型不規則非連續表面工件的測量成為可能；











性能特點：



l本機回轉工作臺采用高精度氣浮靜壓軸承結構；



l儀器具有高精度的氣浮主軸及空氣過濾系統，儀器主軸精度高不磨損，精度保持長久不變、使用壽命長；



l測量速度快、調整方便。適合各種形狀規則的環形工件（如軸承套圈、滾動體等）；



l數據采集采用霍爾元件或德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；



l儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；



l本機標配調心裝置，工件調整方便快捷，檢測效率高；



l具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作；



l專為軸承行業設計：主軸回轉速度快，工件調整方便。測量效率高；



l最新測量分析軟件可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；



l打印模式可選單頁或者多組數據同頁打??；



l標配品牌打印機，無需人工抄錄測量數據，提高測量效率，從而避免了人為抄寫錯誤；



l對使用環境無特殊要求，可在車間及計量室使用；



l具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作；



l具有強大的測量分析功能，如：波紋度、垂直度等分析；



l本機傳感器轉頭換向是全自動的，橫向?qū)к墶⒘⒅捎脷飧≡?，無磨損，保證儀器精度十年不變（非人為因素）；



l可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；



l儀器可選配多種型號傳感器可以滿足各型直徑及孔徑的測量；



l本機配置各種規格、長度的紅寶石測針，可選配本公司特制的尼龍測頭測量特殊工件；



l電機整流子測量采用專用測量及分析軟件，同一界面可以顯示圓度、跳動量、單片跳動、鄰片跳動等參數值；



l自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；



l測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；



l計算機采用的是高配置、高質量、高可靠性的工控計算機；



l可直接用于機床調整、零件工藝分析試驗，工序間檢驗或成品零件終檢；



l整機通過軟件部分編程實現閉環控制系統，閉環控制系統最大的優點就是能保證儀器的長久穩定性和導軌運動的精確性



l本儀器測量分析軟件部分是我司和西安交通大學（首批入圍國家“211工程”建設的七所大學之一）聯合研發的，吸取國內外各廠家的寶貴經驗并借鑒了其相關優異功能特點，目前來講，我司的軟件部分是國內甚至世界上性能最優越的、操作最先進的、功能最完善的，更具人性化操作方式；



l本機在19992年獲部級科技進步三等獎，并享有國家退稅三年政策。并于2000年8月在泰國舉辦的國際儀器、儀表科技成果博覽會上獲得金獎。







技術規格：



型號



YD9060D



主軸精度



±0.045um



系統精度



≤0.15um



數據采集



德國進口精密圓光柵



測量最大外徑



Ф600 mm（可擴展750mm）



測量最小內徑



Ф5mm



測量最大高度



400mm（可增高）



立柱高度



700mm



量程范圍



≤400μm(半徑差)



傳感器分辨率



0.01um



最大承載



260Kg



轉速



5轉/分



電源、氣源壓力



電源220V、50V、250W；氣源壓力≥0.45MPa；良好地線



功率



0.5KW



外形尺寸



1600mm*1150mm*700mm



重量



1200kg







計算機配置（僅供參考，以實際出廠為準）：



1、顯示器：飛利浦19″液晶顯示器



2、主板：DVR系列工業主板



3、內存：1G



4、CPU：酷睿E430



5、硬盤：320G以上



6、機箱：索普達機箱



7、電源：長城



8、光驅：SAMSUNGDVD



9、現代鍵盤、光電鼠標



10、打印機：HP DJ D1668彩色噴墨打印機一臺



11、軟件：windowsXP平臺下圓度測量系統軟件



12、A/D采樣板一塊



13、信號放大板一塊



14、軟件備份光盤兩張



15、電纜線一套







標準配置：



YD9050系列低速圓度儀-波紋度儀由機械部分、電器部分和專用軟件組成。其基本配置：



類別



序號



名  稱



數量



備 注



機



械



部



分



1



圓度儀主體



1







2



大理石工作臺



1



1600mm*1150mm*700mm



3



大理石立柱



1







4



Φ600工作臺



1







5



電感傳感器



1







6



測頭



各1



13mm、33mm、53mm、73mm



7



圓光柵



1



德國進口



8

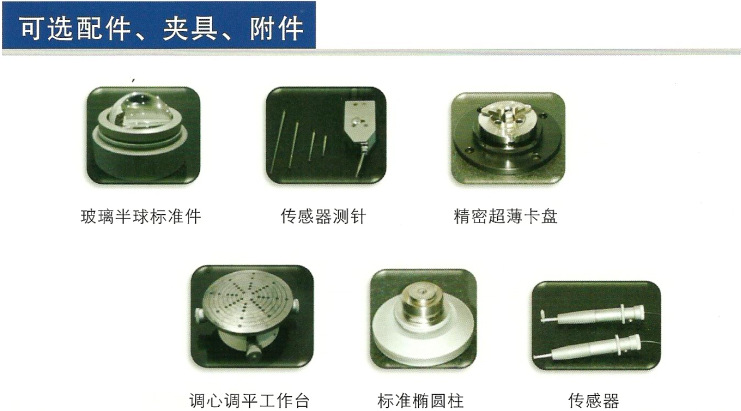

標準橢圓柱



1



附檢定證書



9



玻璃半球標準件



1



附檢定證書



10



儀器使用說明書



1







11



專用工具箱



1







電



器



部



分



12



專用計算機



1







13



打印機



1







14



信號模擬板



1



前置放大板



151



A/D模數轉換板



1







6



電氣專用電源箱



1



電機控制板，電機驅動器



17



電器專用連接線



1







18



電源線



1







軟件



19



專用測量軟件



1



光盤
